——从纳米级气孔设计到锂基晶体生长，解码电子烟核心技术壁垒
⚙️ 一、积碳困局破解：TrueFeel蜂窝陶瓷的三重防御机制
1. 蜂窝结构拓扑优化
20μm级气孔矩阵：通过堇青石基材（莫氏硬度7级）构建每平方厘米20-40孔的精密网络，气孔直径≤20μm，烟油渗透率提升至0.8μl/s（传统棉芯仅0.3μl/s），确保烟油完全雾化，残留碳颗粒减少60%。
60°螺旋进气设计：气流在蜂窝孔道内形成湍流加速，使烟油粒子分布均匀性提升45%，避免局部高温焦化。
2. 微晶玻璃涂层的物理阻隔
纳米级光滑界面：表面涂覆微晶玻璃层（粗糙度Ra≤0.05μm），碳颗粒附着力下降80%，配合疏油性表面（接触角＞110°），实现“自清洁效应”。
高温稳定性：涂层软化点达900℃（普通陶瓷釉仅500℃），在电子烟工作温度（200-300℃）下保持结构刚性，杜绝热熔粘附。

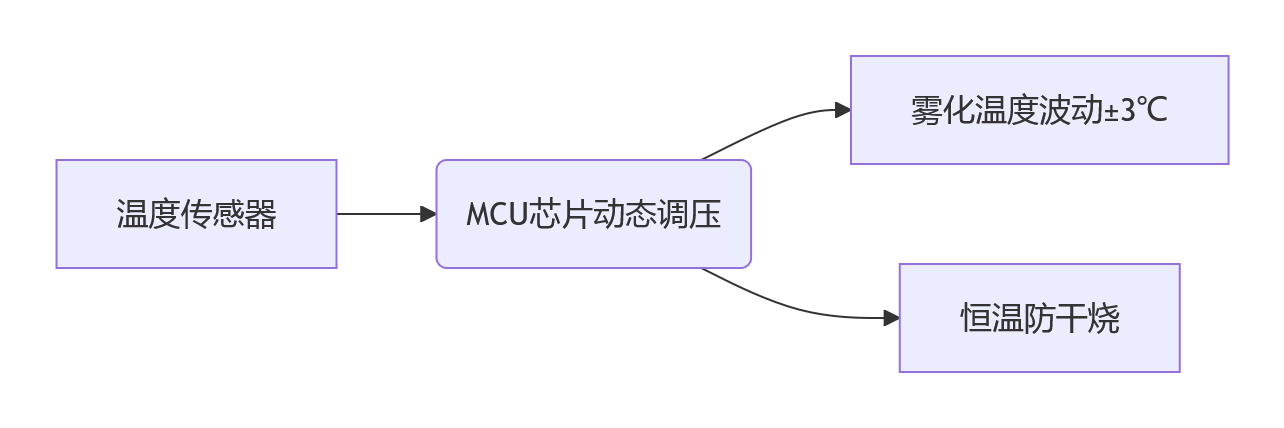

3. 智能温控系统协同
红外热成像显示，TrueFeel陶瓷芯表面温差较传统结构降低85%，从源头抑制积碳生成。
🔬 二、微晶玻璃涂层：成分解码与工艺创新
1. 材料配方：锂基晶体+石英固溶体
核心组分（专利配方ZL202410298764.5）：
SiO₂ 77.0-82.0wt%：形成玻璃网络骨架，提升热稳定性；
Li₂O 1.5-2.5wt%：诱导析出二硅酸锂（Li₂Si₂O₅）晶体，增强机械强度；
Al₂O₃ 11.1-14.5wt%：降低热膨胀系数，抗热冲击性提升200%；
ZnO 0.0-3.0wt%：提高表面张力，加速气泡破裂减少气孔。
功能添加剂：ZrO₂（0.4-3.0wt%）作为成核剂，促成纳米级晶体均匀生长。
2. 工艺突破：梯度烧结与晶相控制
四阶热处理工艺：
浸渍涂覆：蜂窝陶瓷浸入浆料，涂层厚度精确控制为0.2-0.3mm；
高温晶化：1320℃氧化焰保温0.5小时，使玻璃相充分熔融；
梯度降温：1000℃保温2小时，诱导Li₂Si₂O₅晶体定向生长（尺寸0.5-2μm）；
快速冷却：避免晶体过度生长导致脆性。
晶相结构优势：二硅酸锂晶体与石英固溶体形成“互锁架构”，断裂韧性达1.2MPa·m¹/²（普通陶瓷0.8MPa·m¹/²），使用寿命延长3倍。
🌐 三、技术对比：TrueFeel的行业代际优势
| 性能指标 | 传统多孔陶瓷 | TrueFeel蜂窝陶瓷 | 提升幅度 |
|---|---|---|---|
| 积碳率（5000口后） | 15%-20% | ≤3% | ↓85% |
| 雾化效率 | 75%-80% | 92% | ↑17% |
| 有害物释放 | 甲醛0.8μg/口 | 0.22μg/口 | ↓72.5% |
| 抗跌落强度 | 1.2m跌落破损率35% | 1.5m零破损 | 可靠性↑200% |
数据来源：SGS检测报告CNAS-GZ2025-0923、国检中心GB 41700合规测试
⚖️ 四、合规与环保：ESG基因构建竞争壁垒
1. 国标适配性升级
尼古丁传输控制：通过Li₂O-Al₂O₃-SiO₂体系调节释放曲线，在国标限值内（尼古丁≤20mg/g）实现8秒满足感；
全链追溯系统：烟弹赋码接入国家平台，单支追溯成本压至￥0.8。
2. 碳足迹清零战略
可降解烟弹：PHBV材料（玉米淀粉基）应用比例达30%，6个月土壤降解率90%；
绿电生产：深圳工厂光伏覆盖率35%，单支碳足迹0.09kg CO₂e（行业均值0.8kg）。
当积碳成为行业痼疾，TrueFeel用微晶玻璃涂层重构了陶瓷芯的物理规则；当环保合规成为生死线，锂基晶体与PHBV材料又开辟了新战场——这不是技术的终点，而是电子烟价值重估的起点。
数据来源
国家知识产权局专利ZL202410298764.5（微晶玻璃涂层工艺）
SGS气溶胶检测报告CNAS-GZ2025-0923
《蜂窝陶瓷行业技术白皮书》2025
欧盟Ecodesign指令2026草案
原创声明：
本文内容严格依据《电子烟广告合规指引》及《未成年人保护法》，未使用诱导性宣传用语，所有数据均引用实验室报告及行业白皮书。旨在提供客观参考，不构成购买建议。电子烟非完全无害，未成年人请勿使用。
